eV10

Professional Media Solution for Record and Play

Professional Media Solution for Record and Play

파일 기반 디지털 방송 환경에 적합한 차세대 비디오 솔루션으로서, 최신 방송 미디어 기술을 기반으로 뛰어난 안정성과 유연한 호환성을 확보하여 다양한 방송 환경에 활용할 수 있는 최상의 비디오 솔루션 입니다. 다채널의 실시간 동시 녹화/재생 및 편집을 지원하며, 혁신적인 타임라인 기반의 새로운 제작 환경을 제공합니다


어섬블/인서트 편집

외부 프로토콜 완벽히 지원

59.94 FPS 영상 편집

타임라인 인터페이스

멀티채널 녹화/재생/편집

소니 에디터 대체 편집기 제공

eV10 특징(홈페이지 리뉴얼중)

안정성(Stability)

eV10은 종합 편집 방송 환경에 최적화된 기능을 제공하며 다채널을 동시에 녹화/재생/편집시에도 안정적인 구동합니다. 기능별로 모듈화로 구성된 패키지 솔루션으로 12G SDI 4K 환경에서 요구사항을 효과적으로 대응하고 있습니다.

편의성(Convenience)

파일 기반 리니어 편집 환경에서 필요한 다양한 기능들을 보유하여 사용자의 편의를 증대 시켰습니다. 타임라인 인터페이스를 보유하고 있어 녹화/편집 상황을 직관적으로 확인이 가능합니다. 또한 편집시 편집점에 실시간 오디오 FADE IN/OUT 지원하기 때문에 편집을 보다 효과적으로 할 수가 있습니다.

호환성(Compatibility)

XAVC, ProRes 코덱을 모두 지원하여, HD 코덱또한 모두 지원합니다. 한대의 서버에서 UHD와 HD 를 선택적으로 녹화 또는 플레이가 가능합니다. 또한 최대 4채널 사용시 사용자의 요구에 따라 구성한 시스템에서 UHD/HD를 선택적으로 사용 가능하며 채널 구성도 자유롭게 선택하여 사용 가능합니다.

연동성(Interoperability)

eRC라는 다중 녹화 제어 솔루션을 통해서 4대의 장비, 최대 16채널까지 동시 녹화 제어가 가능하며 Sony Protocol 기반의 편집 인터페이스 완벽 지원하여 하며 외부 편집 시스템과 쉽게 연동이 가능하며 TCP/UDP기반으로 효율적인 Network 연동을 지원합니다.

eV10 User interface

eV10 주요 기능들

멀티채널 동시녹화

멀티 채널 동시재생

  • HD : 1~4개의 Bi-directional (In/Out 선택사용 가능)/UHD : 2 Bi-derectional
  • 각 채널 별로 별도의 제어 포트(RS-422 Sony Protocol), 별도의 운영화면 보유
  • 타임코드의 Sync를 맞추어 다채널 녹화가 가능한 솔루션
  • 각 채널은 동일한 타임코드로 녹화 가능/ 타임라인 기반의 사용자 GUI
  • Play, Stop, Jog, Shuttle, Rew, FF, Auto edit, Rec, Preroll등 VTR과 동일 이상의 기능을 보유
  • Insert, Assemble 등이 가능하며 타임라인 상에서 간단한 편집 가능
  • HD영상 최대 500시간 까지 녹화 가능 (UHD XAVC class 300기준 약50시간)
  • Recorder/Player 프로그램에서 영상과 오디오(Vu Meter) 모니터링 지원
  • Superout Port 구성을 통해 방송용 PGM 모니터에서 영상과 녹화 상태 모니터링 지원
  • Input LTC Display
  • 별도로 Output port보유
  • 각 채널 별로 별도의 제어 포트(RS-422 Sony Protocol), 별도의 운영 화면 보유
  • Browser 창 또는 윈도우 탐색기를 통해 클립 검색 후 Drag & Drop으로 Playlist작성 가능
  • Play, Stop, Jog, Shuttle, Rew, FF, Preroll등 VTR과 동일하게 제어
  • In/Out 설정을 통한 부분 재생
  • Frame Accuracy한 재생
  • Group 기능을 이용, 여러 영상을 하나의 플레이 리스트로 묶어 한번에 재생
  • 프로젝트 리스트에 존재하는 다중 포맷의 영상들을 순차적으로 재생
  • Player 프로그램에서 영상과 오디오(VU Meter) 모니터링 지원
  • Superout Port 구성을 통해  방송용 PGM 모니터에서 영상과 재생 상태 모니터링 지원

NLE 연동/Editor/Controller 연동

  • eV10에서 작업한 영상을 NLE에서 EDL Import
  • eV10 녹화 시 생성된 EDL을 NLE에서 Import
  • eV10 Explorer를 통해 MAM에 등록되어 있는 소재 검색 및 활용이 가능
  • eV10에서 제작된 소재를 MAM으로 곧바로 등록 가능
  • VCR과 동일한 1:1 편집 제작 환경 제공
  • Fastrack, Sony Editor, JLCooper, uRemote등 다양한 외부 컨트롤러와의 연동 지원
  • RM-280과 같은 Sony Remote Controller와의 완벽한 연동 지원
  • 하이브리드 종편/1:2 편집등의 Linear 편집이 포함된 워크플로우 지원

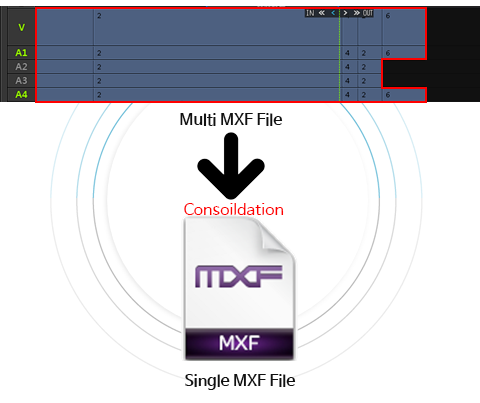

Consolidation : 파일합치기

  • 타임라인 상에 녹화된 영상은 독립된 파일로 저장되어 있으며, Export 시 하나의 영상으로 만드는 Consolidation 작업이 가능
  • Consolidation 시 MXF로 녹화된 클립을 MOV Wrapper로 변경 하여 Export 가능(XDCAM Only)
  • Aduio Only Export 지원
  • In, Out Point를 설정하여 부분 Export 지원
  • 녹화된 Essence 코덱과 다른 코텍으로 Export 지원

다양한 포맷

  • HD Codec
    - XDCAM HD 422 – 50 MB/s
    - Apple ProRes 422 Proxy
    - Apple ProRes 422 LT
    - Apple ProRes 422
    - Apple ProRes 422 HQ
    - DVC PRO HD – 100 MB/s
    - AVC Intra – 50 and 100 MB/s

  • UHD Codec
    - XAVC Class300

  • 지원래퍼
    - OP1a MXF (generic and XDCAM)
    - QuickTime MOV

편리한 GUI

  • Recorder와 Player창을 실행시킬 수 있는 Manager Bar
  • eV10의 환경 설정 및 GenLock 상태 및 설정 기능 제공
  • 영상 편집 내용이 타임라인상에 표시, 작업결과를 Player를 통해 확인 가능
  • In-out점 설정기능 등 편리한 녹화작업을 도와주는 다양한 기능 제공
  • 원활한 영상 탐색을 위한 jog/shuttle기능을 지원
  • Playlist 생성 및 저장 기능 제공
  • SOM-EOM을 설정하여 원하는 구간 Play 기능
  • 저장된 영상파일을 검색할 수 있는 Clip Browser 지원
  • CMS와 연동하여 등록되어있는 영상정보를 편리하게 검색
  • 영상파일을 Drag&Drop하여 Play List에 추가하여 운행 가능

GPIO/타임코드 및 외부 프로토콜 연동

GPIO의 특징

  • GPIO 보드를 이용하여 VMU 또는 Remote Controller와의 연동 가능
  • VMU  또는 Remote Controller를 통해 eVCR 녹화 및 재생 제어 가능
  • VMU  또는 Remote Controller를 통해 Tally신호를 받아 처리하여 동작 가능 (녹화, 재생)
  • 영상 녹화 시 ONAIR Lamp 표시 가능
  • eV10 서버당 16 IN/ 16 OUT 지원

타임코드 및 외부 프로토콜 연동

  • 외부 타임코드 연동 지원

  • 외부 LTC(예 : GPS LTC Clock)의 입력을 받아 Recorder 상에 표시 및 방송용 SDI모니터 상에 재생되고 있는 영상의 시간정보 표시 가능

  • 녹화 파일에 LTC 정보를 저장하여 편집 시 활용

  • Recorder 상에서 Timeline TC와 External TC를 클릭 한번으로 전환 가능

  • Genlock Internal LTC 연동

  • Sony Protocol/Sony 확장 Protocol(UDP)

  • VITC(Vertical Interval Time Code)에 영상의 타임 코드를 입력해주어 방송용 SDI모니터 상에 재생되고 있는 영상의 시간정보를 표시 가능

어플리케이션

uRC : 멀티채널 녹화제어 소프트웨어

  • 원격 다채널 녹화 지원 (최대 16채널)
  • 채널 간 녹화 파일의 Frame Accuracy 보장
  • 다채널 AutoEdit 녹화제어
  • 다채널 Consolidation 제어
  • 다채널 등록 및  제어
  • eV10 상태 모니터링 및 Alarm 기능 제공
  • 다중 프로젝트 동시 관리
  • Master eV10 선택 및 TimecCode 표시
  • ReadyCapture 기능 제공 (다중 녹화시간 딜레이 최소화)
  • 프로그램별 녹화채널 운영정보 관리
  • Rec, Play, Jog, Shuttle, FF, Rew, Begin, End등 기능 지원

uMonitor

uMonitor 인터페이스

uMonitor System 정보

  • 대시보드

    시스템 리소스 (CPU, Memory, Disk, Network, I/O Board) 감시

    리소스 임계값에 따른 경고 알림 표시채널상태 표시 및 시스템 리소스 상세정보 보기

  • 비디오서버 채널별 실시간 스크린 모니터링
  • 채널별 동작로그 수집 및 검색, 경고 오류 로그 알림 표시
  • 디바이스 관리

시스템  정보 관리(상세 리소스 정보 자동 등록) 및  채널 정보 관리

  • 코드관리

사용자관리/권한관리

  • 시스템 리소스 수집 Agent (각 서버에 설치)

리소스 정보 수집등록/리소스 상태, 사용률 수집 등록

uRemote

<uRemote GUI>

<uRemote 전용 키보드>

  • Sony Protocol기반의 SW Remote Controller로 기존의 HW Remote Controller 대체가능
  • HD(29.97fps), UHD(59.94fps) frame 단위 편집 가능
  • 재생대상 Player선택 기능
  • Assemble, Insert AutoEdit 기능 제공
  • Play, Record, EE, FF, REW, Stop, 1Frame, 10Frame 이동 기능
  • In, Out 편집점 설정, 삭제, 이동 기능
  • Genlock 동기
  • Recorder, Player 동작상태 표시
  • Hot Key 지원
  • Frame Accuracy 녹화제어
  • 편집 편의를 위한 전용 키보드 제공

구성안 (예시)

핵심사항

UHD 기반의
리니어 편집 시스템
구성

기존 방송
시스템 과의
호환성 유지

UHD/HD
선택적 호환성 확보

2채널
동시 녹화/재생
편집시스템 구축
