Product

uMP

Clip Media Playback & Recording Solution

 Clip Media Playback & Recording Solution

파일기반 미디어 환경에서 다중채널을 동시녹화/재생하는 비디오 솔루션으로, 멀티채널 동시실시간 녹화 및, 부분(Split)녹화, Dual Destination 등 다양한 녹화 기능을 지원합니다. UHD/HD 디지털 방송환경을 위한 차세대 아카이브 솔루션으로 최적의 환경에서 안정적으로 인제스트 작업이 가능합니다.


UHD 다채널 녹화/재생 지원

IP(SMPTE-2110)12G-SDI(SMPTE-2082) NMOS 지원

HDR, SDR To HDR(PQ, HLG, SLOG3) 지원

다양한 Controller 연동과 모니터링 제공

UHD 녹화/재생시 AES/EBU 지원

다양한 Codec, 실시간 Up Scale 재생지원

uMP 특징

안정성(Stability)

uMP는 기능별로 모듈화로 구성된 패키지 솔루션으로 다양한 방송 환경의 요구사항을 효과적으로 대응하고 있습니다. 다채널을 동시에 녹화/재생시에도 안정적으로 구동하여 생방송 또는 녹화 방송 환경에서도 최상의 안정성을 보장합니다.

편의성(Convenience)

uMP는 직관적이고 편리한  사용자 인터페이스로 사용자의 접근성을 높혔습니다.매니저바를 통해 기능에 대한 통합 설정/관리 및 모니터링이 가능하며, 레코더는 4가지 녹화 모드에 Append와 Split 녹화를 제공하며, Dual Recording을 지원하여 원하는 곳에 동시에 파일생성이 가능합니다.

호환성(Compatibility)

현업에서 요구되는 XAVC, ProRes 코덱을 모두 지원하여, HD 코덱또한 모두 지원합니다. 한대의 서버에서 UHD와 HD 동시 녹화 또는 플레이가 가능하니다. 또한 UHD 모드에서도 AES/EBU를 지원합니다.

연동성(Interoperability)

단일 장비로서 운용을 할 때에도 다양한 기능을 보유하여 활용성이 높지마 외부 App이나 컨트롤러 등과 연동을 통해 다중 서버를 확장하여 사용이 가능합니다.

uMP User Interface

uMP 주요 기능

다양한 기능 및 안정성이 보장된 서버 시스템

레코딩 GUI

UHD,HD 영상 동시 녹화 혹은 다양한 설정에 따른 녹화를 할 수 있다.

병합 GUI

녹화된 파일 리스트를 병합하는 과정이다.

재생 GUI

UHD,HD 영상 동시 재생 혹은 다양한 설정에 따라 재생 할 수 있다.

UHD (SMPTE ST 2110,2082)/HD (SMPTE 259M/292M) 동시 녹화 또는 재생을 지원하며, XAVC Class 300/XDCAM 50Mbps/ProRes 동시 지원이 가능합니다. 또한 다양한 포맷의 녹화 및 재생이 안정적이며 녹화된 파일들에 대한 파일 병합이 가능합니다.

다양한 녹화 모드 및 재생 기능

길이 지정 레코딩 - 사용자가 지정한 시간동안 녹화

Dual Copy 레코딩사용자가 지정한 입력 2포트를 통해 동시 녹화

분할 레코딩 - 사용자가 지정한 구간마다 끊어서 파일을 녹화

연속(Append) 레코딩 - 기존 녹화된 파일에 이어서 녹화

재생기능

그룹 재생

- 큐시트에 따른 재생 목록을 그룹화 하여 연속/반복 재생

구간 재생

- 리스트 내 개별 파일 별로 사용자가 지정한 구간 재생

플레이리스트 저장

- 플레이리스트를 저장하여 Export 및 서버 간 XML 공유

프리뷰 플레이어

- 소프트웨어 기반으로 사전 영상 확인 및 In/Out 편집 및 파일 저장

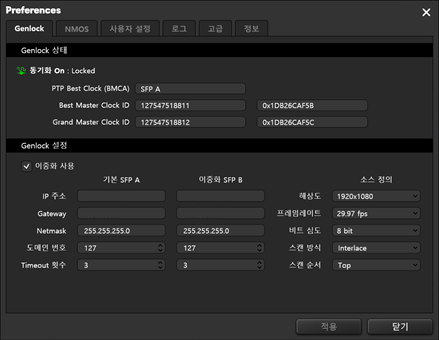

쉽고 편리한 NMOS,PTP 설정

PTP 동작상태 표시가 가능하며 PTP 설정이 가능합니다. 또한 NMOS 네트워크의 리소스 설정을 위한 기본 설정규칙 설정을 할 수 있으며 IP 서버의 프리셋/그룹 설정 창에서 레코더, 플레이어 채널을 연속적으로 추가할 때, 각각 입출력 IP와 포트에 할당되는 기본값 규칙 생성이 가능합니다.

사용자 편의성을 고려한 개별/그룹 채널 운용

프리셋 구성 화면

그룹 연동 모드(다채널 동시 제어 - Active/Active 방식)

  • IP 입출력 기반 레코더와 플레이어 채널을 필요에 따라 자유롭게 추가 삭제
  • 프리셋을 통해 손쉽게 서버 1대를 다양한 구성으로 변경 운용
  • 채널구성(레코더, 플레이어) 선택하면 시스템 구성을 자동으로 할당 및 변경
  • 프리셋으로 실행한 채널을 독자적 운용 또는 Action Sync  기반의 Gang 제어
  • 추가한 레코더와 플레이어 채널에 대한 SFP 포트 별 입출력 대역폭 사용량을 계산해서 표시
  • 미리 생성한 프리셋 혹은 그룹으로부터 NMOS 네트워크 주소를 복사할 수 있는 기능 지원

  • 다중 서버의 다중 채널을 일괄 실행, 종료, Gang 녹화/재생
  • 하드웨어 콘트롤러를 통한 제어 및 그룹별 10개 기능 설정
  • 여러 개의 그룹을 동시에 실행 또는 분리 운영 가능
  • 그룹내 프로그램 정보(타이틀, 코덱) 동일 편집 지원
  • Action Sync를 통해 레코더/플레이어 Gang 제어 - Active/Active
  • 채널 종료 없이 채널의 그룹 변경 가능
  • 동일 그룹내 같은 타입 채널(레코더 또는 플레이어) 구성
  • 프리셋 모드, 그룹 모드 쉽게 변경

안정적인 그룹 녹화/재생 및 프로젝트, 파일 관리

그룹 실행, 이벤트 동기화로 하나의 채널 (레코더 혹은 플레이어) 제어를 통해 그룹내 포함된 서버의 채널에 실시간으로 동일 명령 제어을 제어할 수 있으며 그룹내 모든 채널에서 동일한 오퍼레이션(채널 변경 명령 수행가능), Frame Accuracy 보장 및 세부설정이 가능합니다.

Action Sync 프로젝트 및 파일 관리

프로젝트 관리

파일 관리

  • 프로젝트 별 코덱, 대상 채널, 녹화/실시간 복사/Export 경로 및 폴더 구성 방식 설정
  • 프로그램 별 에피소드, 테이크 기반 프로젝트 관리지원
  • 프로젝트/프로그램 구성 정보로 검색, 정렬, 관리, 삭제
  • Watch Folder를 통한 업로드/다운로드 지원
  • Mediainfo표시:파일 포맷,UHD/HD,썸네일 등 표시
  • 파일의 업로드, 다운로드 시 Bandwidth 제어 기능

파일내보내기 및 Active 전송

파일 합치기/변환을 통한 시간 효율 증대

Action Sync 모드

녹화 완료 후의 하나의 파일로 합쳐서 내보내기가 가능하며, 파일이 합쳐진 후 자동으로 UHD(XAVC)>>HD(XDCAM) 파일 변환이된다. 녹화 종료 후에는 HW 코덱을 통해 UHD 4채널을 동시에 파일변환이 가능합니다. 레코더와/플레이어 모두 파일 합치기가 가능하며 녹화/재생중에서도 작업을 수행할 수가 있습니다. 또한 작업 상황을 실시간으로 확인이 가능합니다.

모니터링 GUI 및 통합 로깅 데이터 방식

실시간 모니터링

레코더 녹화 상태 모니터링

매니저바 동기화 및 H/W 모니터링

Input 신호에 대한 정보가 디스플레이(녹화상태, 시간, 녹화 파일 크기 및 외부타임 코드, LTC, TC 실시간 전환)에 표시되며, 지정한 코덱에 대한 남은 디스크 잔량을 볼 수 있다. 뿐만아니라 입력 동기신호 상태와 I/O Board 의 FAN 상태, 온도 체크 및 상태도 체크할 수 있다.(오류시 알람표시)

로깅 데이터

Log Manager

Input 신호에 대한 정보가 표시되며, Window 서비스 기반의 모니터 로그로 표시됩니다. 하나의 로그 뷰어에서 다채널/다중 시스템 로그 모니터링 제공을 하며 로그 등급별로 구분하여 제공합니다. 수시된 로그의 별도 파일로 저장기능이 있으며 WSDL 인터페이스 지원으로 별도 시스템에서 로그 확인 가능이 가능합니다.

어플리케이션

uBrowser

uBrowser 구성도

uBrower UI

1. Case#1 : 최대 8채널 녹화와 동시에 중앙 스토리지로 실시간 파일을 전송.

  • Robocopy 및 전송 속도 조절 기능 : Robocopy를 통해 UHD 대용량 파일의 전송 시 시스템 메모리 캐시를 사용하지 않고 전송하여 즉각적인 CUE 및 재생이 가능하며, 녹화/재생 중에 영향이 없도록 전송 속도를 조절하여 전송 가능

  • 방송 완료 후 빠르게 파일 전송 완료

2. Case#2 : 방송 완료 후 서버에 저장된 파일을 중앙 스토리지로 고속 파일 전송

  • 방송 완료 후 전체 파일을 중앙 스토리지로 전송하므로 전송하고자 하는 소재 용량 및 기존 네트워크 인프라 조건에 따라서 전송 소요 시간이 발생

uRC

  • 최대 16채널 다중 동시 녹화 지원
  • Append, Split 녹화 지원
  • 실시간 Dual Copy 설정
  • 녹화 파일/Dual Copy 파일 크기 실시간 표시
  • 녹화 파일 동시 재생 및 In/Out 점 표시
  • 동시 Export(Consolidation & Transcoding) 지원
  • 프로그램 관리 및 녹화 위치 사용자 설정 지원
  • 스토리지 용량 표시

uMP 구성도(예시)
